項目概述

PROJECT OVERVIEW

上海某某某超級工廠位于上海市臨港開發區，是全球目前比較大的電動汽車生產企業，占地86萬平方米，是中國先進外商獨資整車制造項目，同時也是特斯拉先進海外工廠。二期電池生產車間中有電池涂膠和烘烤工藝，過程中會會發出大量的VOCs污染物。本項目對各生產工藝線的廢氣進行密閉收集，收集后通過末端的廢氣處理設備處理后達標排放。

工業VOCs治理由中英合資團隊研發核心催化劑技術，羿清環保提供工業有機廢氣VOCs處理，RTO、催化燃燒、活性炭吸附箱等，成功服務特斯拉、西門子、施耐德等外資500強企業。

2022年8月13日，上海超級工廠第100萬輛整車下線。

新能源汽車及鋰電池PACK車間（動力電池加工、組裝）在生產過程中會產生大量的有機廢氣，對車間及周邊環境造成污染，影響工作人員和附近居民的身體健康。鋰電池生產工藝廢氣成份復雜，具有高污染高危害的特點。尤其鋰電池廠生產企業的生產作業場所大量存在鉛塵、鉛煙、酸霧等污染物會污染空氣，對于這些有害廢氣必須使用廢氣處理設備凈化后才能安全排放。

YQB沸石轉輪濃縮RTO工藝采用沸石轉輪吸附分離法對低濃度、大風量工業廢氣中的VOCs進行分離濃縮，對濃縮后的高濃度、小風量的污染空氣，采用 RTO （Regenerative Thermal Oxidizer）蓄熱式氧化爐，在高溫（750-850℃）下將有機廢氣（VOCs）氧化成二氧化碳和水，從而凈化廢氣。

項目介紹

PROJECT INTRODUCTION

廢氣來源

PACK車間（動力電池加工、組裝）

廢氣風量

100,000m3/h

廢氣成分

乙二醇丁醚、甲基丙烯酸甲酯、苯系物、非甲烷總烴等

項目地點

上海市浦東新區臨港片區

羿清方案

ECLEAR SOLUTION

設計風量

100,000m3/h

設計工藝

YQB沸石轉輪濃縮+RTO蓄熱式焚燒爐

處理流程

收集系統+YQB沸石轉輪濃縮+RTO工藝+耐腐蝕離心風機+煙囪高空排放

YQB沸石轉輪濃縮RTO工藝

采用沸石轉輪吸附分離法對低濃度、大風量工業廢氣中的VOCs進行分離濃縮，對濃縮后的高濃度、小風量的污染空氣，采用 RTO （Regenerative Thermal Oxidizer）蓄熱式氧化爐，在高溫（750-850℃）下將有機廢氣（VOCs）氧化成二氧化碳和水，從而凈化廢氣。

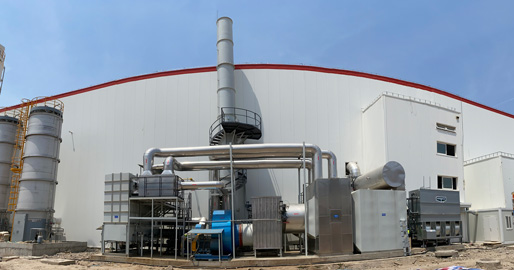

廢氣排放系統

廢氣處理排放系統由防爆風機及高空排放管路組成實現廢氣排放標準及不銹鋼煙囪，高度15m排放高度。

達標要求

COMPLIANCE REQUIREMENT

臭氣成分	臭氣入口指標	臭氣排口指標	排氣筒高度
H?S	≤100mg/m3	≤0.6kg/h	15m
ＮＨ?	≤40mg/m3	≤0.06kg/h
甲硫醚	≤50mg/m3	≤0.06kg/h
臭氣	≤8000	≤1000
